至騰青島某貫通式貨架工程安裝說明書

至騰青島某貫通式貨架工程安裝說明書

一 柱片的安裝:

1 立柱 H=6825 2根

2 橫撐 L=972 3根

3 斜撐 L=1152 10根

4 橡膠墊塊 4個

5 螺栓M10*70連接.

二 柱片的連接:

1 柱片 H=6825 四片

1 單立柱 H=6825 一根

2 聯桿 L=1044 十二根

3 聯桿 L=1008 四根

注:每根聯桿用螺栓M10*20與立柱進行連接.

三 牛腿的安裝:

1 將兩層牛腿安裝在每一根立柱的孔面.第一層離地高度2258,第二層離地高度4568，每區域的第一排柱片與最后一排安裝單牛腿,其余的安裝雙牛腿.(見第四步圖示)

2 每個牛腿用六顆螺栓簡單固定.(不用擰緊)，螺栓M10*20

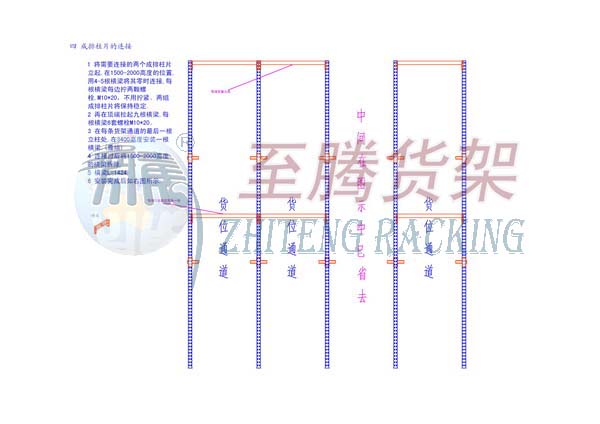

四 成排柱片的連接

1 將需要連接的兩個成排柱片立起,在1500-2000高度的位置,用4-5根橫梁將其零時連接,每根橫梁每邊擰兩顆螺栓,M10*20，不用擰緊。兩組成排柱片將保持穩定.

2 再在頂端拉起九根橫梁,每根橫梁6套螺栓M10*20。

3 在每條貨架通道的最后一根立柱處,在3400高度安裝一根橫梁.(靠墻)

4 連接過后將1500-2000高度的橫梁拆除.

5 橫梁L=1424.

6 安裝完成后如右圖所示.

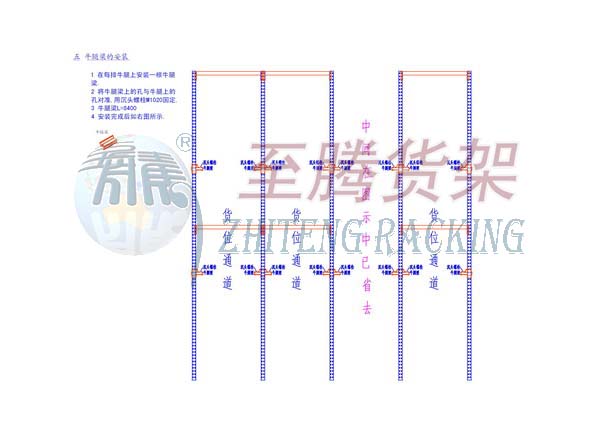

五 牛腿梁的安裝

1 在每排牛腿上安裝一根牛腿梁.

2 將牛腿梁上的孔與牛腿上的孔對準,用沉頭螺栓M1020固定.

3 牛腿梁L=8400

4 安裝完成后如右圖所示.cc

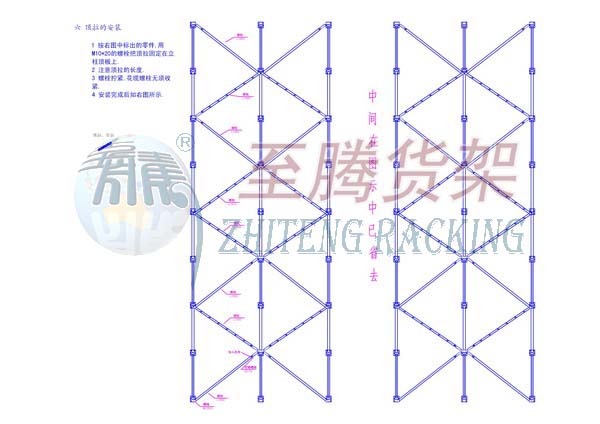

六 頂拉的安裝

1 按右圖中標出的零件,用M10*20的螺栓把頂拉固定在立柱頂板上.

2 注意頂拉的長度.

3 螺栓擰緊,花纜螺栓無須收緊.

4 安裝完成后如右圖所示.

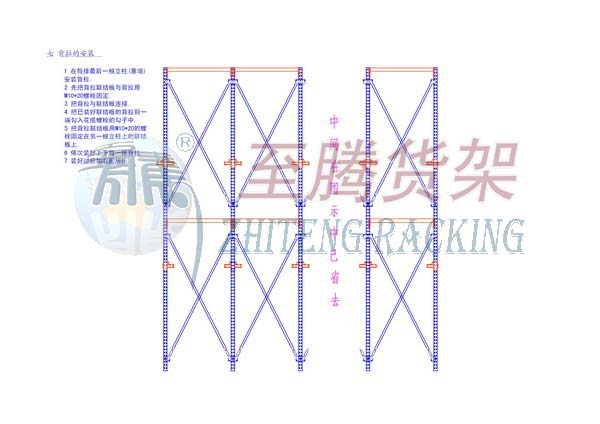

1 在每排最后一根立柱(靠墻)安裝背拉.

2 先把背拉聯結板與背拉用M10*20螺栓固定.

3 把背拉與聯結板連接.

4 把已裝好聯結板的背拉別一端勾入花纜螺栓的勾子中.

5 把背拉聯結板用M10*20的螺栓固定在另一根立柱上的聯結板上.

6 依次裝好上下每一根背拉.

7 裝好過后如右圖所示.

七 背拉的安裝

八 定位 收緊螺絲 安裝護腳

1 按圖紙調整好每個立柱的位置.

2 收緊所有螺栓,包括花纜螺栓.

3 用膨脹螺栓將立柱與地面連接.

4 把90型護腳裝在每排柱片的第一根柱子前,用M10*20螺栓連接.

5 用膨脹螺栓將護腳與地面連接.

6 最后檢查各螺栓是否裝好.

7 安裝完成.
