模具貨架

模具貨架介紹

模具架又稱抽屜式貨架,模具擺放在模具架的每層抽屜層面上，通過軸承的作用，將模具抽出，再通過葫蘆或行吊等吊裝設備，將模具取出或存儲。

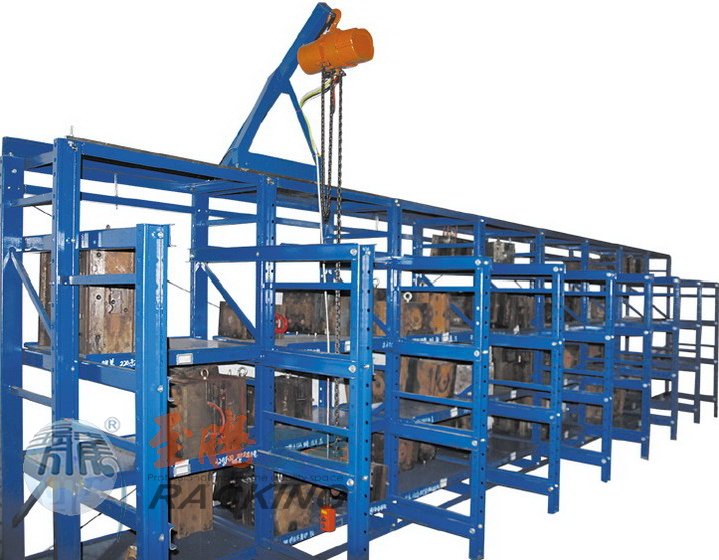

模具架主要由立柱片、抽屜層、拉桿、自鎖裝置等組成適用于存放各種模具，一般成排使用，頂部可以配置手拉葫蘆及水平移動小車可以方便模具的起吊，抽屜層可以移出2/3。

模具架的抽屜層主要由滑軌、層板組成，層板由受力框架和鋼板組成。每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以單手輕松拉出抽屜，降低了勞動強度。自鎖裝置由定位彈簧及銷軸組成，保證了抽屜就位后不能再動，而在行程范圍內不影響抽屜運作。

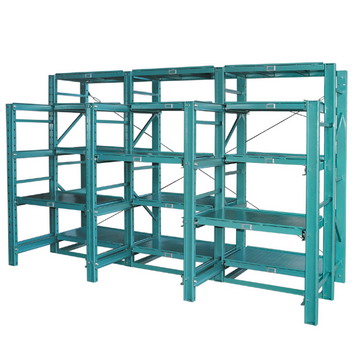

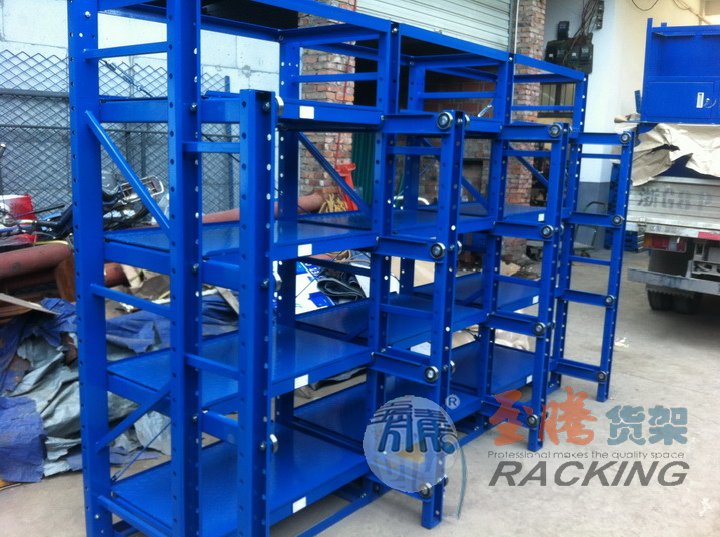

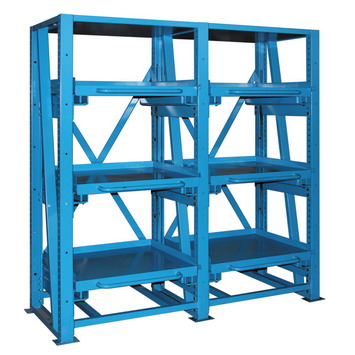

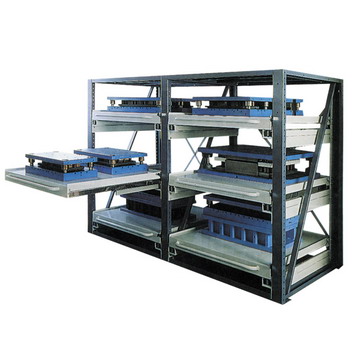

模具貨架常見的幾種形式

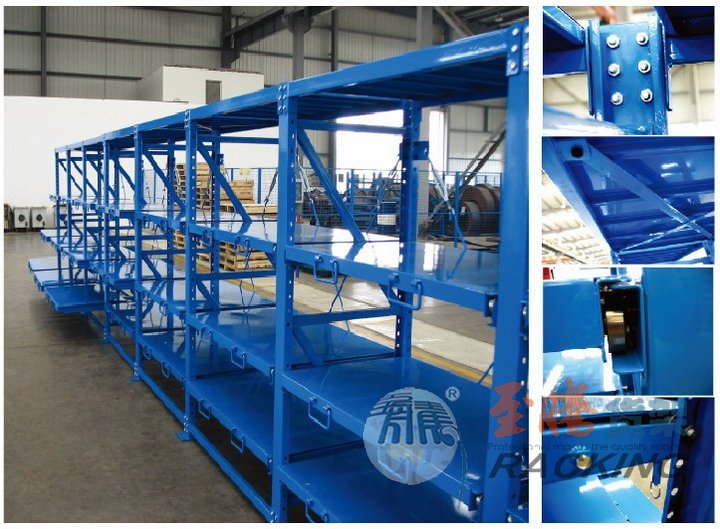

模具貨架主要部件細節展示

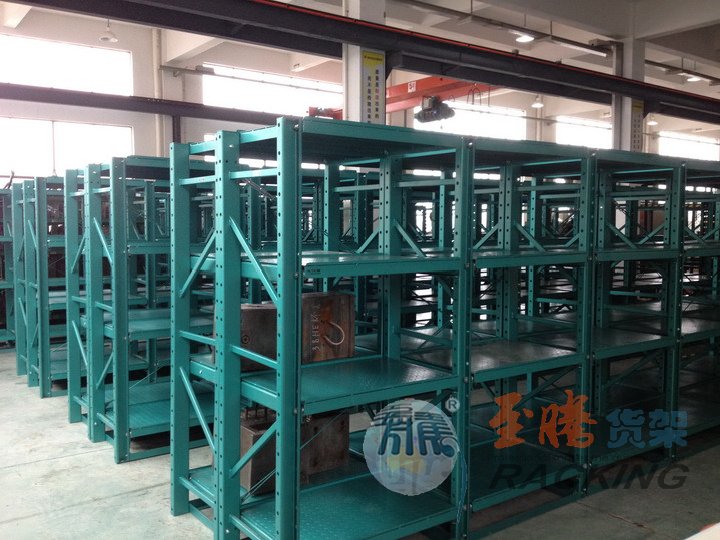

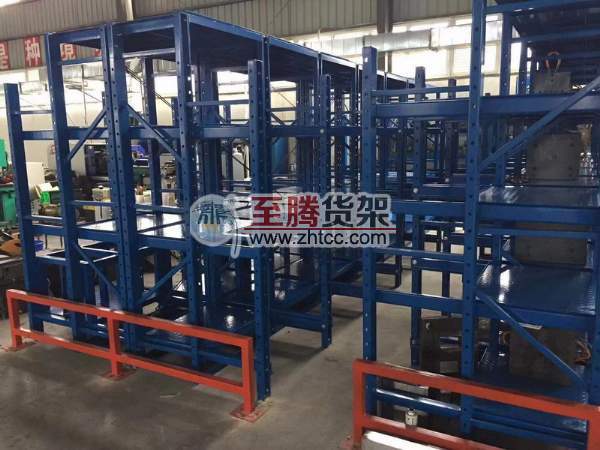

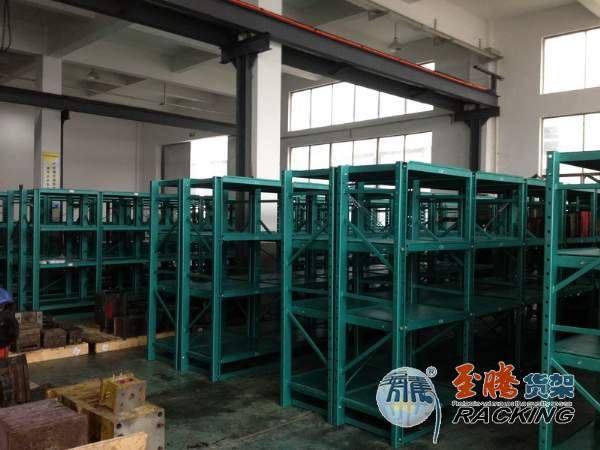

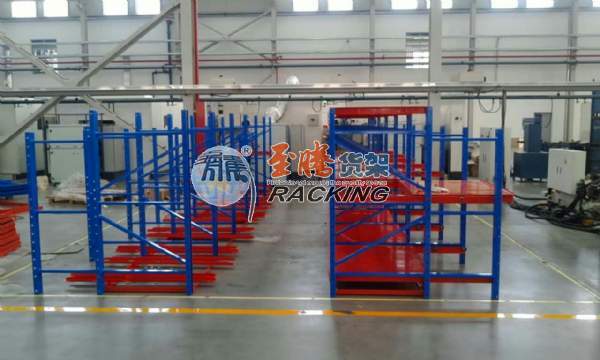

模具架貨案例
